多功能電力儀表常見故障及解決方法。

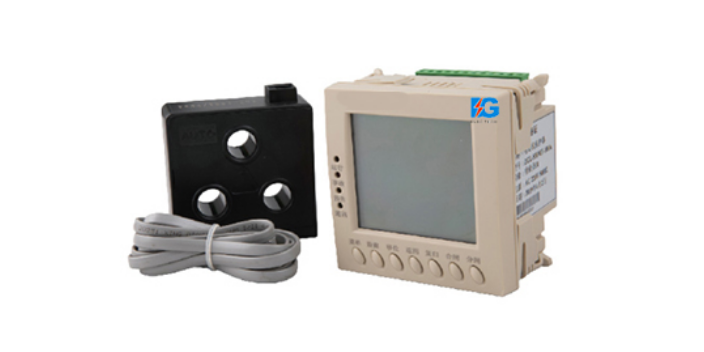

多功能電力儀表是一種利用數字處理器，具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，有些還具有故障報警，諧波分析和數據統計時間記錄等功能。多功能電力儀表廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部的電能。

模擬量輸出信號翻倍，有可能為系統接線原因所致，開關量輸入后臺顯示忽斷忽合，可能由于線路上開關的輔助觸點有虛接的現象或后臺設置的問題，可能由于線路上開關的輔助觸點有虛接的現象或后臺設置的問題，檢查線路和后臺系統設置，檢查接線或繼電器設置，繼電器輸出有電平、脈沖、報警三種方式，有電平和脈沖兩種輸出方式，具體接線可以參見產品使用手冊或與相關廠家技術支持聯系。

確認電源電壓是否輸入正常，檢查儀表電源進線是否存在虛接，用萬用表測量儀表進線端子的電壓是否正常并符合訂貨要求，直流供電要區分正、負極，另外注意供電電源的輸出功率是否滿足要求。可以使用萬用表來測量輔助電源的電壓值，如果電源電壓正常，儀表無任何顯示，可以考慮斷電重新上電。

首先需要確保正確的電壓和電流信號已經連接到儀表上，可以使用萬用表來測量電壓信號，必要的時候使用鉗形表來測量電流信號。其次確保信號線的連接是正確的，多功能電力儀表可以觀察功率界面顯示，只有在反向送電情況下有功功率數據有不對現象，一般使用情況下有功數據不對。如果有功電能符號為負，有可能電流進出線接錯，當然相序接錯也會導致功率顯示異常。

儀表的電能累加是基于對功率的測量，先觀測儀表的功率值與實際負荷是否相符。多功能電力儀表支持雙向電能計量，在接線錯誤的情況下，總有功功率為負的情況下，電能會累加到反向有功電能，正向有功電能不累加。在現場使用多出現的問題是電流互感器進線和出線接反,多功能電力儀表均可以看到分相的帶符號的有功功率，如果功率為負則有可能是接線錯。
